Oleh: Senior Laboratory Infrastructure Consultant Nodemedic
instalasi gas laboratorium mungkin yang terbayang pertama kali adalah serangkaian pipa dan tabung yang tersambung di seluruh ruangan.
Dalam dunia riset dan industri modern, laboratorium adalah jantung inovasi. Namun, seberapa canggih pun instrumen analisis yang Anda miliki—mulai dari Gas Chromatography (GC) hingga Inductively Coupled Plasma (ICP)—semuanya akan lumpuh tanpa satu utilitas vital: Gas Murni.
Selama 15 tahun berkecimpung dalam desain infrastruktur laboratorium, saya sering menemukan paradoks yang mengkhawatirkan. Banyak manajer lab menginvestasikan miliaran rupiah untuk membeli instrumen presisi tinggi, namun “berhemat” pada sistem instalasi gasnya. Akibatnya? Tabung gas bertekanan tinggi diletakkan sembarangan di samping meja kerja, menggunakan selang karet biasa, dan regulator las murahan.
Ini bukan hanya soal estetika. Ini adalah soal Keselamatan Nyawa (Safety) dan Validitas Data.
Artikel ini adalah panduan teknis mendalam mengenai sistem gas sentral laboratorium. Kita akan membedah standar instalasi, pemilihan material, hingga protokol keselamatan sesuai regulasi internasional NFPA 45 dan SEFA.
Pendahuluan: Mengapa Harus instalasi Gas Laboratorium Tersentral?
Metode konvensional di mana tabung gas diletakkan di dalam ruang laboratorium (Individual Cylinder Supply) membawa tiga risiko fatal:
- Risiko Ledakan & Fisik: Tabung gas bertekanan 2000 PSI adalah “rudal” potensial. Jika tersenggol dan katupnya patah, tabung bisa meluncur menembus dinding beton.
- Kontaminasi & Kebersihan: Membawa tabung kotor yang penuh debu jalanan masuk ke dalam ruang lab (terutama lab Farmasi/Mikrobiologi) merusak klasifikasi kebersihan ruangan.
- Inkonsistensi Suplai: Saat gas habis di tengah analisa sampel penting, analis harus menghentikan proses untuk mengganti tabung. Data running bisa rusak (abort).
Solusinya adalah Centralized Gas Supply System. Dalam sistem ini, seluruh tabung gas ditempatkan di area khusus di luar gedung (Gas House), dan gas dialirkan melalui jaringan pipa yang aman menuju titik penggunaan (Point of Use) di meja lab.
Definisi & Konsep Dasar Alur Distribusi
Sistem gas sentral laboratorium dirancang dengan filosofi: Safety, Purity, & Continuity. Berikut adalah alur kerjanya:
- Source (Sumber Gas): Area penyimpanan tabung (Cylinder) atau tangki liquid di luar gedung.
- Manifold & Changeover: Panel kontrol utama yang mengatur pergantian otomatis dari tabung kosong ke tabung penuh.
- Main Header Piping: Jalur pipa distribusi utama (biasanya di plafon).
- Zoning/Branch Valve: Katup pembagi per ruangan.
- Point of Use (Outlet): Titik akhir di meja lab atau Fume Hood (Lemari Asam), biasanya dilengkapi regulator kedua dan valve.
- Instrument: Koneksi akhir ke alat (GC, AAS, HPLC).
Perbedaan Vital: Gas Medis vs Gas Laboratorium
Ini adalah kesalahan paling fatal yang sering dilakukan oleh kontraktor umum atau manajemen pengadaan. Gas Medis dan Gas Laboratorium adalah dua dunia yang berbeda.
1. Gas Medis (Medical Gas)
- Tujuan: Life Support (Pernapasan Manusia).
- Material: Pipa Tembaga (Copper) ASTM B819 Type L.
- Standar Kebersihan: Bebas partikel debu dan minyak agar tidak meracuni paru-paru.
2. Gas Laboratorium (Specialty/UHP Gas)
- Tujuan: Instrument Accuracy (Analisis Kimia).
- Material: Pipa Stainless Steel 316L (Seamless Bright Annealed).
- Standar Kebersihan: Kemurnian gas (Purity) hingga 99.999% (Grade 5.0) atau 99.9999% (Grade 6.0).
PERINGATAN: Jangan pernah menggunakan spesifikasi pipa tembaga medis untuk mengalirkan gas asetilen (risiko ledakan) atau gas UHP untuk GC (risiko outgassing dari tembaga yang mengganggu baseline detektor).
Komponen Utama Sistem Sentral Instalasi Gas Laboratorium
Membangun sistem gas lab yang handal membutuhkan komponen yang kompatibel dengan sifat gas yang dialirkan (Inert, Flammable, Corrosive, atau Toxic).
1. Gas House (Gudang Tabung)
Gudang tabung harus berventilasi baik, terpisah dari bangunan utama, dan dilengkapi rantai pengaman (Chain Holder) agar tabung tidak terguling. Untuk gas mudah terbakar, instalasi elektrikal wajib bertipe Explosion Proof.
2. Laboratory Gas Manifold
Manifold berfungsi menurunkan tekanan tinggi dari tabung (200 Bar) ke tekanan distribusi (biasanya 5-10 Bar). Fitur wajib adalah Automatic Changeover. Sistem ini memungkinkan dua sisi tabung (Kanan-Kiri) terpasang. Saat sisi kanan habis, sistem otomatis mengambil dari sisi kiri tanpa memutus aliran gas ke instrumen.
3. Pipings (Jalur Distribusi)
Pemilihan material pipa (tubing) adalah penentu kualitas data lab Anda. Gas Ultra High Purity (UHP) sangat sensitif terhadap kontaminasi mikroskopis.
- Material: Wajib Stainless Steel 316L.
- Metode Sambungan: Orbital Welding (Las otomatis komputerisasi) atau Compression Fitting (Double Ferrule). Hindari las manual yang meninggalkan kerak (slag) di dalam pipa.
BACA DETAIL: Tubing Gas Laboratorium: Mengapa Wajib Stainless Steel 316L (Bukan Tembaga)?
4. Regulator & Kontrol Tekanan
Tekanan gas tidak boleh diturunkan drastis sekaligus (efek Joule-Thomson pembekuan). Penurunan harus bertahap (Multi-stage reduction).
- Stage 1: Di Manifold (High to Medium Pressure).
- Stage 2: Di Point of Use meja lab (Medium to Low Pressure/Working Pressure).
Mengapa harus ada regulator di meja lab? Agar analis bisa mengatur tekanan spesifik untuk alat mereka tanpa mengganggu tekanan utama di pipa plafon.
BACA DETAIL: Mengenal Regulator Gas Laboratorium: Two-Stage vs Point of Use (Wall Mount)

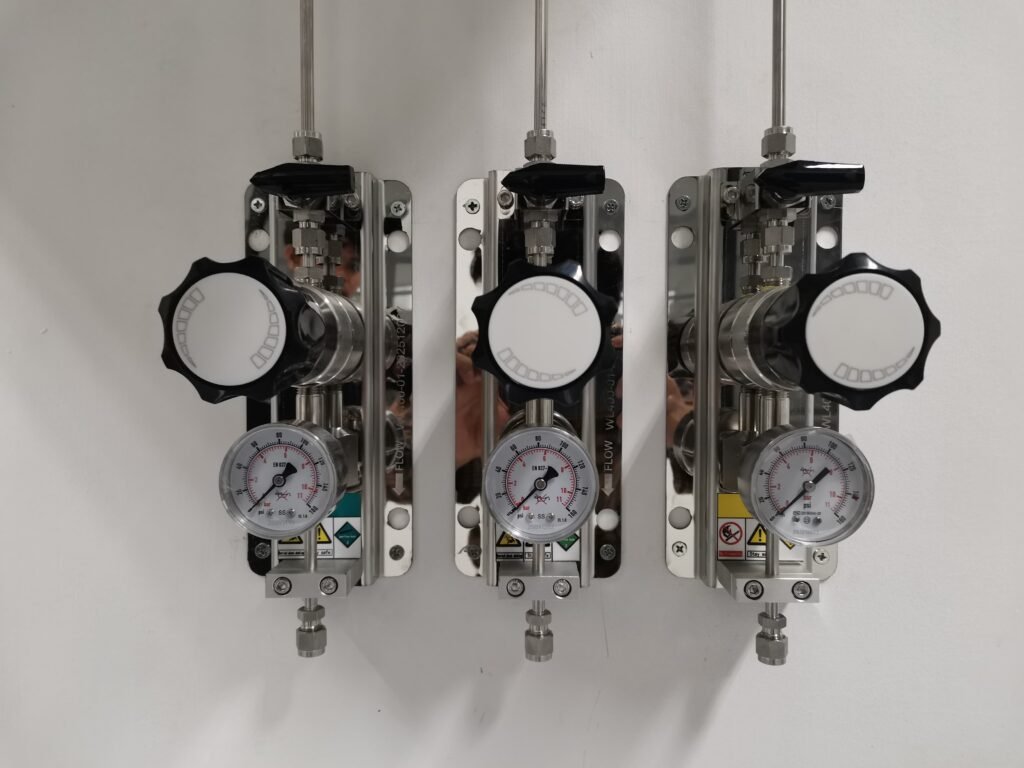

5. Point of Use (Outlet)
Tergantung desain lab, outlet bisa dipasang di dinding (Wall Mount), di rak reagen (Deck Mount), atau di dalam lemari asam. Outlet harus memiliki kode warna dan label nama gas yang jelas untuk mencegah salah koneksi (Cross-Connection).
Jenis Gas yang Ada di Laboratorium
Berikut adalah penggunaan gas yang umum di laboratorium :
Nitrogen (N2):
Penggunaan sebagai gas inert untuk melindungi sampel dari reaksi dengan oksigen.
Berguna dalam kromatografi gas sebagai gas pembawa.
Oksigen (O2):
Penggunaan dalam percobaan biologi untuk memelihara kultur sel dan mikroorganisme.
Penting dalam eksperimen pembakaran dan oksidasi.
Hidrogen (H2):
Penggunaan dalam reaksi kimia untuk sintesis senyawa baru.
Sumber energi dalam detektor kromatografi gas.
Argon (Ar):
Penggunaan sebagai gas inert untuk melindungi sampel dan instrumen dari reaksi kimia.
Sering digunakan dalam spektroskopi massa.
Helium (He):
Penggunaan untuk mendinginkan instrumen seperti detektor kromatografi gas.
Berguna dalam eksperimen fisika tingkat rendah suhu.
Metana (CH4):
Penggunaan dalam analisis kromatografi gas.
Sumber energi dalam beberapa detektor gas.
Karbon Dioksida (CO2):
Penggunaan untuk menyesuaikan kondisi atmosfer dalam eksperimen biologi.
Penting dalam budidaya sel dan jaringan.
Asetilena (C2H2):
Penggunaan dalam proses las oksigen-asetilena.
Sumber panas tinggi untuk beberapa eksperimen.
Ammonia (NH3):
Penggunaan dalam analisis kimia dan sintesis senyawa organik.
Sumber nitrogen dalam kondisi khusus.
Klor (Cl2):
Penggunaan dalam eksperimen kimia untuk reaksi oksidasi.
Berguna dalam pemurnian air.
Penting untuk diingat bahwa pemilihan gas bergantung pada jenis penelitian, metode analisis, dan kebutuhan spesifik dari eksperimen yang dilakukan di laboratorium. Terkadang ada beberapa gas yang disatukan pada saat penggunaan. Keselamatan dan penanganan yang benar dari gas-gas ini juga menjadi perhatian utama di laboratorium.
Aspek Keselamatan (Safety Compliance NFPA 45)
Bekerja dengan gas seperti Hidrogen (H2), Asetilen (C2H2), atau Karbon Monoksida (CO) memiliki risiko tinggi. Standar NFPA 45 (Standard on Fire Protection for Laboratories Using Chemicals) mewajibkan sistem proteksi aktif.
- Gas Detector: Sensor yang mendeteksi kebocoran gas.
- Sensor LEL (Lower Explosive Limit) untuk gas bakar.
- Sensor O2 Deficiency untuk gas inert (N2/Ar) di ruang sempit.
- Solenoid Interlock: Jika detektor mendeteksi kebocoran, sistem otomatis menutup Solenoid Valve di sumber gas utama.
- Flashback Arrestor: Wajib dipasang pada jalur gas bakar (Hidrogen/Asetilen/LPG) untuk mencegah api merambat balik ke dalam pipa.
BACA JUGA : Keamanan Instalasi Gas Lab
Kebutuhan Spesifik Instrumen (Application)
Setiap instrumen membutuhkan “diet” gas yang berbeda. Kesalahan spesifikasi gas dapat merusak kolom kromatografi atau detektor yang harganya ratusan juta.
- Gas Chromatography (GC): Membutuhkan gas Carrier (Helium/H2/N2) dengan kemurnian Grade 5.0 atau 6.0. Wajib dilengkapi Moisture Trap dan Oxygen Trap.
- Atomic Absorption Spectroscopy (AAS): Membutuhkan Asetilen (Fuel) dan Udara Tekan/N2O (Oxidant). Tekanan Asetilen tidak boleh melebihi 15 PSI karena tidak stabil.
- ICP-MS: Membutuhkan Argon dengan flow rate sangat tinggi dan kemurnian ekstrem.
Desain Instalasi Gas Laboratorium :
Desain Instalasi gas laboratorium faktanya berbeda dengan instalasi gas medis pada umumnya. Perbedaan tersebut pencolok dari material, jenis gas, komponen, dan tujuan dari instalasi gas tersebut. Sebagian besar penggunaan gas ini diperuntukan untuk kinerja alat yang ada di laboratorium.
BACA Selengkapnya >> Design Instalasi Gas Laboratorium
Tahapan Instalasi & Pengujian (Quality Control) instalasi Gas Laboratorium
Instalasi pipa gas UHP tidak bisa dilakukan oleh tukang las pagar. Diperlukan prosedur ketat untuk menjamin Zero Leak dan Zero Contamination.
- Desain (P&ID): Pemetaan jalur pipa, diameter, dan perhitungan pressure drop.
- Instalasi Fisik: Pemotongan pipa menggunakan Tube Cutter (bukan gergaji besi yang menghasilkan serbuk), pembengkokan (Bending), dan penyambungan.
- Flushing/Purging: Mengalirkan Nitrogen kecepatan tinggi untuk membuang partikel sisa instalasi.
- Pressure Test: Uji tekan pneumatik (biasanya 1.5x tekanan kerja) selama 1×24 jam untuk melihat penurunan tekanan.
- Helium Leak Test: Ini adalah standar tertinggi. Menggunakan gas Helium dan alat detektor sniffer untuk mencari kebocoran mikroskopis yang tidak terdeteksi air sabun.
PERENCANAAN
Distribusi instalasi Gas Laboratorium
Selain material, perencanaan sistem distribusi gas juga bisa sangat menentukan. sebaiknya jangan buat desain instalasi yang terlalu kompleks, sehingga menyebabkan penurunan tekanan gas yang signifikan sebelum mencapai peralatan laboratorium. Dari sini, kami belajar bahwa desain yang sederhana dan efisien selalu lebih baik. Tidak perlu membuat jalur pipa yang berliku-liku hanya untuk tampilan, yang terpenting adalah fungsi dan kemudahan perawatan.
Pengujian distribusi instalasi Gas Laboratorium
Pengujian dan pengecekan setelah instalasi juga tidak boleh dilewatkan. Kami selalu melakukan uji kebocoran dan uji tekanan untuk memastikan semua sambungan dan peralatan berfungsi dengan baik. Terkadang, tekanan gas yang berlebih bisa menyebabkan sambungan longgar, dan tanpa pengujian yang tepat, ini bisa menjadi sumber masalah di kemudian hari. Untuk memastikan keamanan.
Koordinasi antar tim juga menjadi faktor penentu keberhasilan instalasi. Di salah satu proyek, kurangnya komunikasi antara teknisi menyebabkan beberapa sambungan terbalik, dan kami harus membongkar ulang instalasi yang sudah terpasang. Sejak saat itu, kami selalu melakukan briefing awal dan memastikan setiap anggota tim tahu persis apa yang harus dilakukan. Proses ini membantu meminimalkan kesalahan dan memastikan pekerjaan selesai tepat waktu.
Perawatan instalasi Gas Laboratorium
Yang sering terlupakan adalah perawatan rutin setelah instalasi selesai. Instalasi gas laboratorium bukanlah sistem yang bisa dibiarkan begitu saja. Gas yang mengalir, terutama yang bersifat korosif atau bertekanan tinggi, dapat merusak komponen instalasi seiring waktu. Kami selalu menyarankan klien untuk melakukan inspeksi rutin setidaknya setiap enam bulan sekali, termasuk pengecekan tekanan dan kondisi pipa.
Jadi, instalasi gas laboratorium bukan hanya soal pemasangan pipa dan peralatan. Ini adalah proses yang memerlukan perencanaan, ketelitian, dan pemahaman mendalam tentang karakteristik gas yang digunakan. Kesalahan kecil bisa berakibat besar, dan itulah mengapa setiap detail harus diperhatikan dengan serius. Bagi kami, keselamatan dan efisiensi selalu menjadi prioritas utama dalam setiap proyek instalasi gas laboratorium yang kami kerjakan.
KESIMPULAN
Sistem gas sentral laboratorium adalah investasi infrastruktur yang melindungi aset termahal Anda: SDM Peneliti dan Kredibilitas Data. Instalasi yang buruk dengan material di bawah standar (seperti pipa tembaga untuk gas UHP) hanya akan menghasilkan baseline noise yang tinggi pada instrumen, kebocoran yang menghantui, dan risiko keselamatan kerja.
Membangun lab bukanlah sekadar mendirikan tembok dan meja, tapi membangun sistem yang bernapas.
