Ditulis oleh: Tim Teknis Nodemedic | Kategori: Medical Engineering & Gas Systems
Dalam satu dekade terakhir, paradigma manajemen gas medis di Indonesia mengalami pergeseran fundamental. Ketergantungan pada rantai pasok oksigen cair (Liquid Oxygen) dan tabung silinder konvensional kini dianggap sebagai risiko operasional yang signifikan, terutama pasca-krisis kesehatan global yang memicu kelangkaan suplai.
Di banyak rumah sakit di Indonesia, kebutuhan oksigen medis adalah nyawa kedua bagi operasional harian.
Dari ruang ICU, IGD, hingga ruang perawatan umum – oksigen adalah komponen vital yang tidak boleh terganggu.
Namun di balik pentingnya fungsi ini, banyak rumah sakit masih terjebak dalam sistem lama: mengandalkan suplai tabung oksigen dari vendor eksternal dengan biaya operasional yang terus meningkat dari tahun ke tahun.
Rumah Sakit modern kini beralih ke Instalasi Gas Medis mandiri melalui teknologi On-Site Oxygen Generator. Namun, bagi Kepala IPSRS, Dokter Anestesi, dan Pejabat Pembuat Komitmen (PPK), memilih Mesin Oksigen Medis bukan sekadar membandingkan harga. Ini adalah tentang memastikan parameter teknis—tekanan, kemurnian, dan redundansi—memenuhi standar keselamatan pasien yang ketat.
Artikel pilar ini akan membedah secara teknis spesifikasi Nodemedic OxygenPro, teknologi Pressure Swing Adsorption (PSA) Modular, dan mengapa standar tekanan 0.7 Mpa menjadi syarat mutlak bagi infrastruktur medis modern.
Bab 1: Membedah Teknologi Generator oksigen PSA Modular vs Twin-Tower Konvensional
Jantung dari Generator Oksigen adalah teknologi PSA (Pressure Swing Adsorption). Secara sederhana, teknologi ini menggunakan media penyaring bernama Zeolite (Molecular Sieve) untuk memisahkan molekul Nitrogen dari udara bebas, sehingga menyisakan Oksigen murni hingga 93% ±3%.

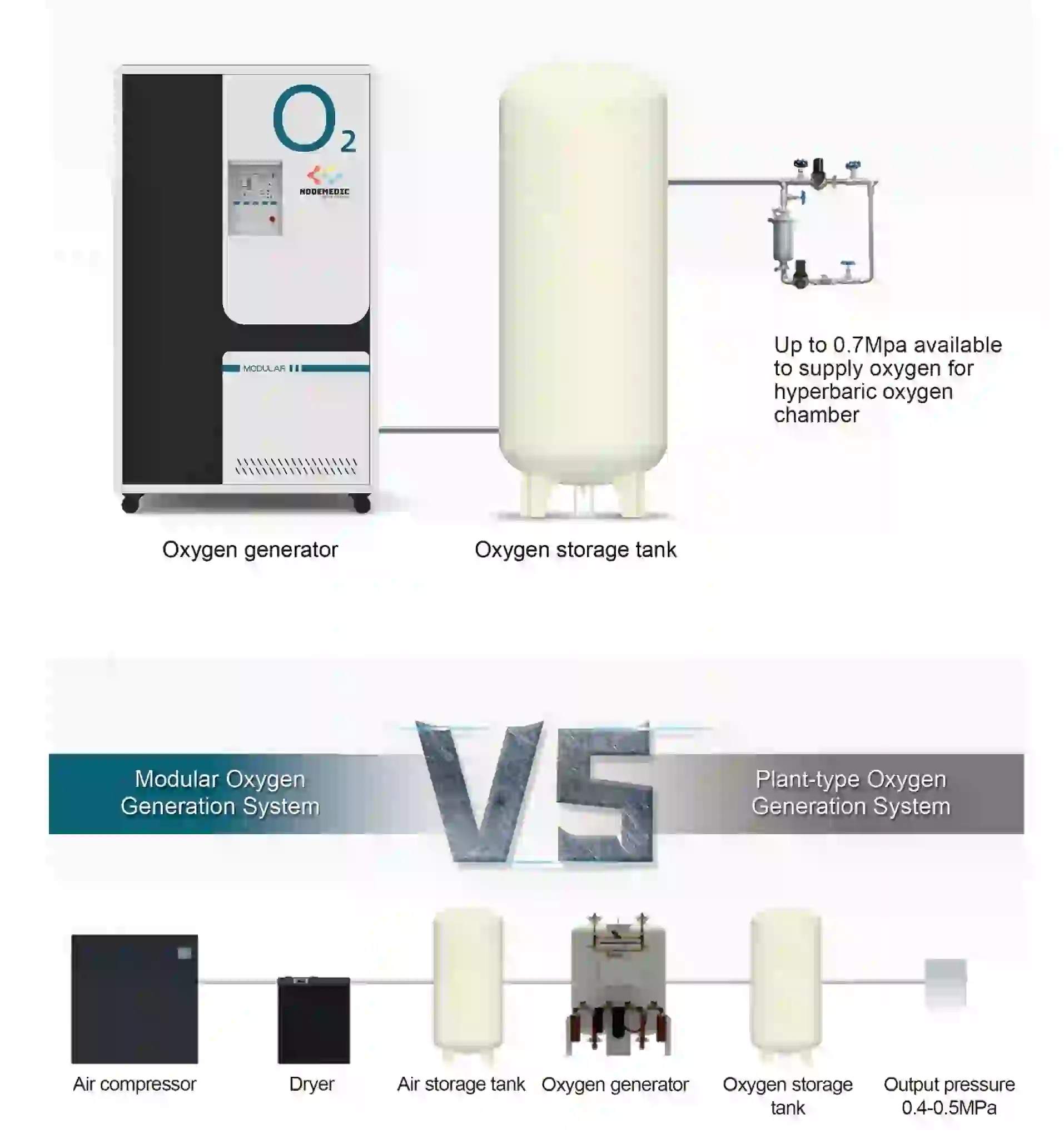

Namun, tidak semua generator PSA diciptakan setara. Ada perbedaan arsitektur yang krusial antara sistem Twin-Tower (Generasi Lama) dengan sistem Modular (Generasi Baru seperti Nodemedic).
Analogi Teknis: Bohlam Besar vs Lampu LED
Untuk memahami perbedaannya, bayangkan sistem pencahayaan:
- Sistem Twin-Tower (Konvensional): Seperti satu bohlam pijar raksasa. Jika bohlam tersebut putus, seluruh ruangan menjadi gelap gulita (Blackout). Dalam konteks medis, jika satu tabung adsorpsi mengalami kerusakan katup atau kejenuhan sieve, produksi oksigen berhenti total. Ini adalah Single Point of Failure yang berbahaya.
- Sistem Modular (Nodemedic OxygenPro): Seperti panel lampu LED yang terdiri dari puluhan titik lampu kecil. Jika satu titik LED mati, lampu lainnya tetap menyala terang.
Keunggulan Generator Oksigen Arsitektur Modular Nodemedic
Sistem Nodemedic OxygenPro dibangun dengan Modul Independen. Setiap unit generator terdiri dari beberapa modul otonom.
- Redundansi Tinggi (Anti-Blackout): Jika satu modul memerlukan maintenance atau mengalami malfungsi, modul lainnya secara otomatis mengambil alih beban kerja atau tetap beroperasi dengan kapasitas parsial. Suplai oksigen ke pasien tidak pernah terputus.
- Efisiensi Lithium Molecular Sieve: Menggunakan jenis Lithium-based sieve yang memiliki daya adsorpsi nitrogen lebih tinggi dan lebih cepat. Efeknya adalah efisiensi energi yang superior. Nodemedic hanya membutuhkan daya 0.8 kWh untuk memproduksi 1 m³ oksigen, jauh lebih efisien dibandingkan rata-rata kompetitor yang memakan 2-3 kWh/m³.
Bab 2: Isu Krusial Tekanan 0.7 Mpa (7 Bar) untuk Ventilator & Anestesi
Salah satu keluhan paling umum dari Dokter Anestesi dan Tim ICU adalah bunyi alarm “Low Pressure” pada ventilator saat beban pemakaian sedang puncak (peak load).
Generator oksigen konvensional seringkali hanya memiliki output pressure sebesar 0.4 – 0.5 Mpa (4-5 Bar). Tekanan ini seringkali tidak cukup karena:
- Pressure Drop (Penurunan Tekanan): Gesekan dalam pipa distribusi tembaga yang panjang dari sentral gas ke ruang perawatan menurunkan tekanan secara alami.
- Kebutuhan Alat Canggih: Ventilator High Flow Nasal Cannula (HFNC) dan Mesin Anestesi modern membutuhkan input tekanan yang stabil dan tinggi untuk beroperasi akurat.
Standar Nodemedic: Output Stabil 0.7 Mpa
Nodemedic OxygenPro menetapkan standar baru dengan tekanan outlet 0.7 Mpa (7 Bar) tanpa memerlukan booster eksternal tambahan.
Implikasi Teknis bagi Rumah Sakit:
- Kompatibilitas Penuh: Aman digunakan untuk segala jenis ventilator ICU dan mesin anestesi yang sensitif.
- Koneksi Langsung: Dapat dikoneksikan langsung ke Manifold sentral gas medis RS tanpa risiko tekanan drop di titik outlet pasien (Bedhead).
- Stabilitas Klinis: Dokter dapat fokus pada penanganan pasien tanpa terganggu oleh alarm alat akibat suplai gas yang tidak stabil.
Bab 3: Kualitas Udara & Keamanan Pasien (Patient Safety)
Dalam Spesifikasi Generator Oksigen, komponen kompresor udara sering diabaikan. Padahal, ini adalah penentu kualitas oksigen yang dihirup pasien.
Kompresor biasa menggunakan pelumas (oli). Risiko terburuknya adalah uap oli (oil vapor) lolos dari filter dan mencemari Molecular Sieve. Jika sieve terkontaminasi oli, ia kehilangan kemampuan menyaring nitrogen, dan yang lebih parah, residu oli bisa terbawa ke paru-paru pasien, menyebabkan risiko Lipoid Pneumonia.
Solusi: Thomas Oil-Free Scroll Compressor
Nodemedic OxygenPro menggunakan Oil-Free Scroll Compressor dari Thomas (Brand terkemuka).
- Jaminan Kemurnian: Karena tidak ada oli di ruang kompresi, oksigen yang dihasilkan dijamin 100% bebas dari kontaminasi hidrokarbon/minyak.
- Standar Farmakope: Kemurnian oksigen konsisten di angka 93% ±3%, memenuhi standar Farmakope Indonesia dan WHO untuk penggunaan medis.
- Durabilitas: Kompresor ini dirancang untuk operasional berat dengan umur pakai (lifetime) mencapai 50.000 jam.
- Operasional Senyap: Tingkat kebisingan ditekan hingga <75 dBA, sehingga aman ditempatkan di dekat area gedung perawatan tanpa menyebabkan polusi suara.
Bab 4: Panduan Maintenance Generator Oksigen untuk IPSRS (Technical Trust)
Seringkali vendor mengklaim alat mereka “Bebas Perawatan”. Sebagai praktisi teknis, kita tahu bahwa klaim tersebut tidak realistis. Setiap mesin mekanis membutuhkan perawatan.
Namun, Nodemedic OxygenPro didesain dengan filosofi “Minim Perawatan & Kemudahan Akses”. Berikut adalah ringkasan jadwal maintenance (Preventive Maintenance) yang perlu diketahui oleh tim IPSRS:
Tabel Jadwal Pemeliharaan Berkala
| Komponen | Interval Waktu | Tindakan Teknis |
| Filter Udara (Intake) | Setiap 2.000 Jam | Ganti Cartridge Filter & Kapas Filter |
| Water Separator | Setiap 2.000 Jam | Ganti elemen filter pemisah air |
| Pipa & Konektor | Setiap 4.000 Jam | Inspeksi kebocoran (Leak Test) & sumbatan |
| Sistem Elektrikal | Setiap 4.000 Jam | Uji fungsi sirkuit & komponen kontrol |
| Kalibrasi Sensor | Setiap 4.000 Jam | Verifikasi akurasi modul oksigen analyzer |
| Molecular Sieve | 10 Tahun | Estimasi penggantian (tergantung kondisi udara input) |
Smart Monitoring System
Tantangan IPSRS adalah keterbatasan SDM untuk menjaga ruang mesin 24 jam. Nodemedic menjawab ini dengan fitur Remote Monitoring System.
- Real-time Data: Teknisi dapat memantau kemurnian (%), tekanan (Mpa), dan flow rate (m³/h) langsung dari Smartphone atau PC.
- Early Warning: Sistem akan mengirim notifikasi SMS/Alarm jika parameter turun di bawah standar atau jika jadwal maintenance sudah dekat.
Bab 5: Spesifikasi Teknis Detail (Data Sheet)
Berikut adalah matriks spesifikasi untuk seri OxygenPro Series. Data ini dapat digunakan oleh PPK dan Konsultan Perencanaan dalam menyusun HPS (Harga Perkiraan Sendiri) atau spesifikasi teknis tender.
| Model | Flow Rate (Kapasitas) | Tekanan Outlet | Dimensi (mm) | Daya Listrik (kW) | Buffer Tank (L) |
| YQ-3.0-P | 3 Nm³/jam | 0.7 Mpa | 950x750x1660 | 3.9 kW | 600 L |
| YQ-5.0-P | 5 Nm³/jam | 0.7 Mpa | 950x750x1660 | 5.8 kW | 600 L |
| YQ-10.0-P | 10 Nm³/jam | 0.7 Mpa | 1170x750x1990 | 11.2 kW | 1000 L |
| YQ-20.0-P | 20 Nm³/jam | 0.7 Mpa | (1170x750x1990) x2 | 22.0 kW | 3000 L |
| YQ-30.0-P | 30 Nm³/jam | 0.7 Mpa | (1170x750x1990) x3 | 33.0 kW | 4000 L |
| YQ-50.0-P | 50 Nm³/jam | 0.7 Mpa | (1170x750x1990) x5 | 55.0 kW | Custom |
(Catatan: Konfigurasi dimensi dapat disesuaikan dengan luas ruangan sentral gas medis yang tersedia di Rumah Sakit Anda).
Kesimpulan: Investasi pada Keamanan & Efisiensi
Memilih generator oksigen adalah keputusan strategis jangka panjang. Nodemedic OxygenPro menawarkan kombinasi teknologi yang sulit ditandingi:
- Keamanan Tertinggi: Dengan sistem Modular Redundansi dan Kompresor Bebas Oli.
- Performa Klinis: Tekanan stabil 0.7 Mpa untuk dukungan penuh alat Life Support.
- Efisiensi Anggaran: Konsumsi listrik rendah (0.8 kWh/m³) dan opsi skema KSO tanpa investasi awal.
Bagi Rumah Sakit yang ingin meningkatkan standar pelayanan sekaligus melakukan efisiensi biaya operasional, Nodemedic adalah mitra teknis yang tepat.
Langkah Selanjutnya untuk Anda
Apakah Anda memerlukan detail teknis lebih lanjut, gambar skematik instalasi, atau perhitungan ROI (Return on Investment)?
Hubungi Engineer Kami untuk Konsultasi Gratis
Disclaimer: Spesifikasi teknis dapat berubah sewaktu-waktu untuk peningkatan mutu produk. Pastikan berkonsultasi dengan tim ahli kami untuk kebutuhan spesifik instalasi gas medis Anda.
