Ditulis oleh: Senior Mechanical Engineer Nodemedic

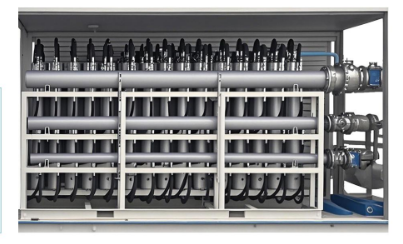

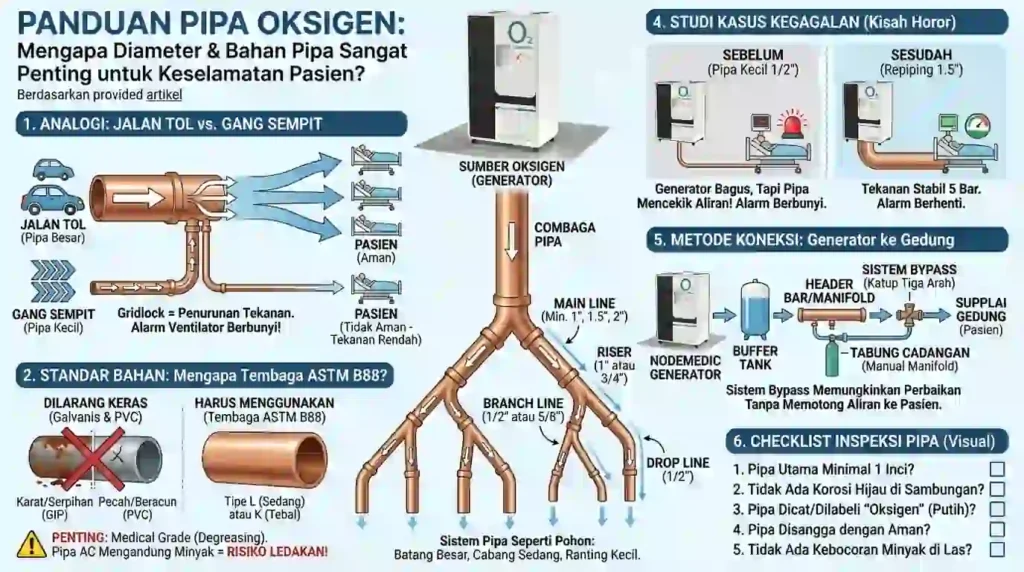

Analogi “Jalan Tol” vs “Gang Sempit”
Banyak manajemen Rumah Sakit yang terjebak dalam kesalahpahaman umum: “Yang penting Generator Oksigen-nya bagus dan kapasitasnya besar, pasti aman.”
Faktanya, generator oksigen hanyalah pabrik produksinya. Jaringan pipa adalah jalan distribusinya.
Bayangkan Generator Oksigen sebagai Pabrik Mobil yang mampu memproduksi 1.000 mobil (molekul oksigen) per menit. Pipa distribusi adalah Jalan Raya menuju pasien.
- Jika Anda memiliki pabrik raksasa tapi jalan keluarnya hanya selebar Gang Sempit (pipa kekecilan), maka akan terjadi kemacetan total.
- Mobil (oksigen) menumpuk di pabrik, sementara pasien di ujung jalan tidak menerima kiriman apa pun.
Dalam istilah teknis, kemacetan ini disebut Pressure Drop. Akibatnya? Alarm ventilator di ICU berbunyi “Low Pressure”, bukan karena mesin generator rusak, tapi karena pipa Anda mencekik alirannya.
BACA JUGA : Panduan Lengkap Spesifikasi Generator Oksigen Medis & Standar Keamanan IPSRS
Standar Material: Mengapa Harus Tembaga ASTM B88?
Memilih material pipa gas medis tidak boleh sembarangan. Ini menyangkut nyawa dan potensi bahaya ledakan.
DILARANG KERAS:
- Pipa Besi Galvanis (GIP): Besi mudah berkarat. Serpihan karat (rust flakes) akan terbawa aliran oksigen dan menyumbat filter halus pada Ventilator mahal Anda.
- Pipa PVC/Plastik: Sangat berbahaya. PVC tidak tahan tekanan tinggi gas medis, mudah pecah, dan dapat melepaskan zat beracun (leaching).
WAJIB DIGUNAKAN:
Berdasarkan standar internasional dan Permenkes, satu-satunya material yang diizinkan adalah Pipa Tembaga (Copper Pipe) dengan spesifikasi:
- ASTM B88 Tipe L atau K:
- Tipe L (Medium): Standar umum untuk instalasi gas medis di dalam gedung.
- Tipe K (Tebal): Digunakan untuk instalasi bawah tanah (underground) atau tekanan sangat tinggi.
- Medical Grade (Degreasing):
Ini poin paling krusial. Pipa tembaga untuk AC (refrigerant) mengandung lapisan oli pelumas di dalamnya. Jika pipa AC dipakai untuk oksigen, Oksigen Murni + Oli Tekanan Tinggi = LEDAKAN SPONTAN.
Pastikan pipa yang Anda beli sudah melalui proses Degreasing (pembersihan lemak/oli) dari pabrik dan ditutup rapat ujungnya (capped).

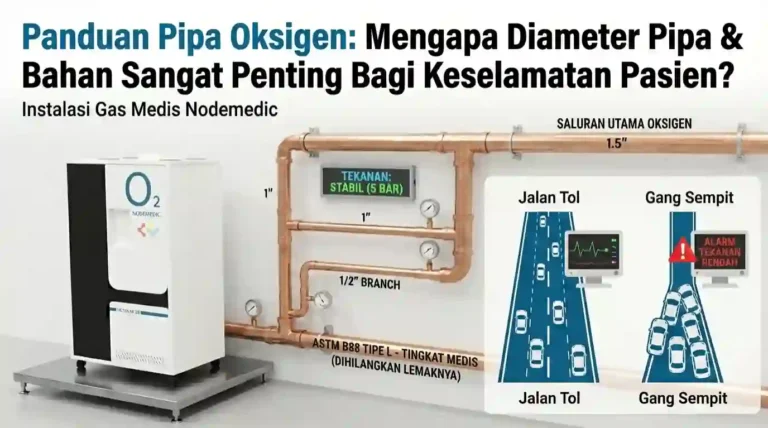

Ilmu “Sizing”: Menghitung Diameter Pipa
Dalam mekanika fluida, ada hukum gesekan (Friction Loss). Semakin kecil diameter pipa dan semakin panjang jarak tempuhnya, semakin besar tekanan yang hilang di perjalanan.
Ukuran Pipa Oksigen RS (Rule of Thumb):
Jangan pernah menyamakan ukuran pipa utama dengan pipa cabang. Sistem perpipaan harus seperti Pohon: Batang besar, dahan sedang, ranting kecil.
- Main Line (Pipa Utama): Pipa yang keluar dari Ruang Sentral menuju Gedung Perawatan.
- Rekomendasi: Minimal 1 Inch, 1.5 Inch, atau 2 Inch (tergantung total flow rate seluruh RS).
- Riser (Pipa Tegak): Pipa yang naik antar-lantai.
- Rekomendasi: Biasanya 1 Inch atau 3/4 Inch.
- Branch Line (Pipa Cabang): Pipa di lorong koridor menuju kamar.
- Rekomendasi: Minimal 1/2 Inch atau 5/8 Inch.
- Drop Line (Pipa Turun): Pipa yang masuk ke Outlet/Bedhead pasien.
- Rekomendasi: 1/2 Inch.
Jika Anda menggunakan pipa 1/2 Inch untuk Main Line dari sentral, dijamin tekanan 7 Bar di sentral akan menjadi 2 Bar saat sampai di lantai 3. (Baca selengkapnya tentang dampak tekanan rendah di artikel: [Standar Tekanan 0.7 Mpa])
Studi Kasus Kegagalan (Horror Story)
Kami pernah menerima panggilan darurat dari sebuah RSUD yang baru saja membeli Generator Oksigen kapasitas besar (30 m³/jam) dari vendor lain. Keluhannya: “Mesin baru tapi ventilator tetap alarm terus!”
Setelah tim Mechanical Engineer Nodemedic melakukan inspeksi, kami menemukan fakta mengejutkan:
- Generator bekerja sempurna (Output 7 Bar).
- Namun, seluruh instalasi pipa utama RS tersebut menggunakan pipa tembaga ukuran 1/2 Inch sepanjang 200 meter.
Diagnosa: Terjadi bottle-neck parah. Oksigen “dicekik” oleh pipa kecil.
Solusi: RS tersebut terpaksa melakukan Re-piping (penggantian jalur pipa utama) dengan ukuran 1.5 Inch. Setelah diganti, tekanan di ICU langsung stabil di 5 Bar dan alarm berhenti selamanya.
Pelajaran: Jangan hemat di pipa. Biaya bongkar pasang jauh lebih mahal daripada beli pipa besar di awal.
Cara Koneksi: Dari Generator ke Gedung
Bagaimana cara menghubungkan Nodemedic OxygenPro ke instalasi lama RS Anda?
Prosesnya sangat seamless (mulus):
- Output Generator: Oksigen dari mesin akan ditampung dulu di Buffer Tank (Tangki Penyangga) untuk menstabilkan tekanan.
- Koneksi: Dari tangki, pipa akan masuk ke sistem Header Bar / Manifold. Unit kami dilengkapi koneksi Flange atau Drat (Thread) standar industri.
- Sistem Bypass (PENTING): Kami selalu merekomendasikan pemasangan Bypass Valve (Kran Tiga Arah).
- Fungsinya: Jika suatu saat pipa generator perlu diperbaiki, Anda tinggal memutar kran Bypass untuk mengalihkan suplai oksigen dari Tabung Cadangan (Manifold Manual) tanpa harus memotong pipa atau menghentikan aliran ke pasien sedetik pun.
Checklist Inspeksi Pipa (Visual Check)
Bagi tim IPSRS, silakan lakukan inspeksi visual sederhana pada jalur pipa oksigen Anda saat ini:
| Poin Inspeksi | Status (Ya/Tidak) |
| Apakah pipa utama dari sentral ukurannya minimal 1 Inch? | [ ] |
| Apakah ada tanda-tanda korosi hijau (Verdigris) pada sambungan pipa? | [ ] |
| Apakah pipa dicat/diberi stiker label “Oksigen” (Warna Putih) setiap 5 meter? | [ ] |
| Apakah pipa disangga (support/hanger) dengan kuat setiap 1.5 – 2 meter agar tidak melengkung? | [ ] |
| Apakah ada rembesan oli/minyak di sambungan las? (BAHAYA!) | [ ] |
Kesimpulan: Pipa adalah Investasi 20 Tahun
Instalasi pipa gas medis adalah infrastruktur jangka panjang. Mesin mungkin diganti setiap 10-15 tahun, tetapi pipa biasanya tertanam di plafon/dinding selama 20-30 tahun.
Kesalahan memilih diameter atau material pipa di awal akan menghantui operasional Rumah Sakit Anda selamanya.
Pastikan instalasi pipa Anda dikerjakan oleh profesional bersertifikat, menggunakan material ASTM B88 Medical Grade, dan perhitungan diameter yang akurat.
