Oleh: Senior Quality Control & Validation Engineer – NodeMedic
Bayangkan skenario ini: Laboratorium riset Anda baru saja menginstal mesin Gas Chromatography – Mass Spectrometry (GC-MS) senilai miliaran rupiah. Anda juga sudah berlangganan tabung gas Ultra High Purity (UHP) dengan spesifikasi kemurnian 99.999% (Grade 5.0) yang harganya sangat mahal.
BACA JUGA: Memahami Grade Kemurnian Gas: Perbedaan UHP 99.999% (5.0) dan 6.0
Namun, saat instrumen dijalankan untuk running sampel, grafik baseline di layar monitor bergelombang tak karuan (noisy). Teknisi pabrikan instrumen datang, mengecek mesin, dan menyimpulkan hal yang mengejutkan: “Gas Anda kotor. Ada kontaminasi Oksigen dan Uap Air yang masuk merusak sistem.”
Anda memanggil kontraktor yang memasang instalasi pipa gas Anda. Mereka datang membawa botol semprotan berisi air sabun, menyemprotkannya ke setiap titik sambungan pipa, dan dengan santai berkata: “Nggak ada gelembung sabun kok, Pak. Berarti pipanya rapat, nggak bocor!”

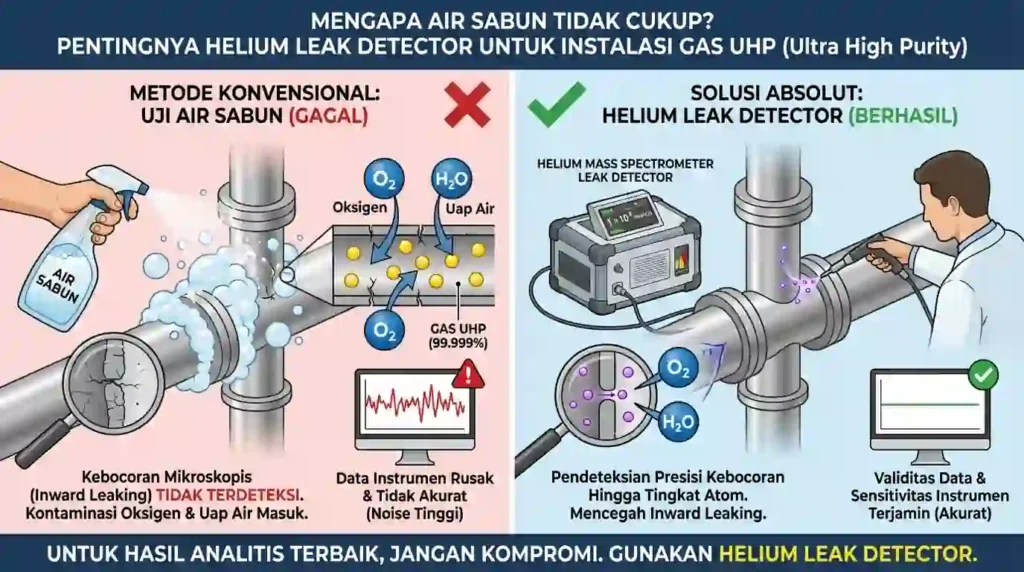

Di sinilah letak bencana utamanya. Dalam dunia instalasi gas analitik tingkat tinggi, menguji kebocoran pipa gas UHP menggunakan air sabun adalah sebuah lelucon teknis. Artikel ini akan membedah secara fisika mengapa metode konvensional gagal total di laboratorium, dan mengapa Helium Leak Detector adalah syarat mutlak untuk menjamin validitas data Anda.
BACA JUGA : Panduan Lengkap Sistem Sentral instalasi Gas Laboratorium: Dari Desain hingga Instalasi
1. Mitos Air Sabun dan “Pressure Drop Test”
Mayoritas kontraktor mekanikal elektrikal (MEP) umum terbiasa mengerjakan instalasi pipa air, AC, atau Gas Medis (Oksigen rumah sakit). Standar pengujian yang mereka lakukan biasanya hanya dua:
- Snoop Test (Air Sabun): Menyemprotkan cairan busa ke sambungan. Jika ada tekanan gas yang keluar, busa akan membesar menjadi gelembung.
- Pressure Drop Test: Memasukkan udara bertekanan (misalnya 10 Bar) menggunakan kompresor ke dalam pipa, menguncinya, lalu didiamkan selama 1×24 jam. Jika jarum pressure gauge tidak turun, pipa dianggap aman.
Metode ini sangat sah dan legal untuk Gas Medis. Mengapa? Karena molekul Oksigen ($O_2$) berukuran relatif besar. Jika air sabun tidak menggelembung, berarti oksigen tidak bisa keluar.
Namun, hukum fisika ini Gagal Total ketika diterapkan pada gas analitik di laboratorium UHP.
2. Fisika Kebocoran Mikroskopis (Inward Leaking)
Di laboratorium, Anda berurusan dengan gas pembawa (carrier gas) seperti Helium ($He$) atau Hidrogen ($H_2$). Ini adalah molekul-molekul terkecil di alam semesta.
Pipa Stainless Steel 316L yang dilas dengan suhu tidak stabil, atau sambungan mekanis yang kurang presisi mikrometer, bisa menyisakan pori-pori mikroskopis. Celah ini sangat kecil sehingga tekanan gas tidak cukup kuat untuk meniup air sabun menjadi gelembung, dan jarum pengukur tekanan tidak akan terlihat turun meski ditunggu berhari-hari.
BACA JUGA: Orbital Welding vs Compression Fitting: Metode Sambungan Pipa Gas Murni
Inilah bahaya senyap yang sering tidak disadari oleh kontraktor awam: Inward Leaking (Kebocoran ke Dalam).
Berdasarkan Hukum Tekanan Parsial, meskipun tekanan di dalam jalur pipa lebih tinggi dari tekanan ruangan, perbedaan konsentrasi Oksigen dan uap air di udara luar akan “memaksa” molekul-molekul kotor tersebut untuk merembes masuk ke dalam pipa melalui celah mikroskopis tadi.
Hasilnya? Gas Helium 99.999% yang mengalir bersih dari gudang tabung, akan “tercemar” oleh udara ruangan di sepanjang perjalanan pipa. Saat sampai ke mesin GC-MS Anda, kemurniannya telah turun menjadi 99.99%. Akurasi dan sensitivitas alat Anda hancur total.
BACA JUGA: Persyaratan Instalasi Gas Carrier untuk Gas Chromatography (GC): Wajib Pakai Trap?
3. Solusi Mutlak: Helium Mass Spectrometer Leak Detector
Untuk mendeteksi kebocoran sekecil pori-pori mikroskopis, kita tidak bisa lagi mengandalkan mata telanjang manusia atau gelembung sabun. Kita membutuhkan instrumen analitik tingkat lanjut yang disebut Helium Leak Detector (Tipe Mass Spectrometer).
Ini adalah mesin penganalisa partikel portabel seharga ratusan juta rupiah yang wajib dibawa oleh kontraktor gas lab ke lapangan proyek untuk “mengendus” kebocoran.
Mengapa wajib menggunakan gas Helium sebagai media pengujian?
- Ukuran atom Helium adalah yang terkecil kedua setelah Hidrogen, memungkinkannya menembus celah sekecil apapun yang ada pada pori-pori logam.
- Helium bersifat Inert (gas mulia yang pasif, tidak bereaksi, dan tidak mudah terbakar), sehingga 100% aman untuk pengujian mekanikal.
- Kandungan Helium alami di udara bebas atmosfer sangatlah kecil (hanya sekitar 5 ppm). Jadi, jika detektor menangkap sinyal keberadaan Helium, bisa dipastikan secara absolut bahwa itu berasal dari kebocoran pipa, bukan dari polusi udara sekitar.
4. Standar Pengujian NodeMedic: Zero Leak, Zero Contamination
Sebagai kontraktor spesialis fasilitas gas laboratorium, NodeMedic menolak berkompromi. Kami menerapkan prosedur Helium Leak Test dengan tingkat sensitivitas ekstrem, mencapai ambang kebocoran $1 \times 10^{-9}$ mbar.L/s (milibar liter per detik). Tingkat kebocoran sekecil ini secara teoritis setara dengan lepasnya 1 gelembung udara setiap 30 tahun!
Terdapat dua metode pengujian utama yang selalu kami lakukan sebelum serah terima proyek (BAST):
- Vacuum Method (Vakum Presisi): Jalur pipa ditarik hampa udara menggunakan pompa vakum. Teknisi kami kemudian menyemprotkan gas Helium dari luar ke setiap titik fitting dan titik las. Jika terdapat pori-pori, Helium akan tersedot ke dalam pipa dan langsung memicu alarm pada Mass Spectrometer.
- Sniffer Method (Pengendus Ujung): Pipa diisi penuh dengan Helium bertekanan tinggi. Teknisi menggunakan probe (belalai sensor) yang sangat peka untuk menyisir permukaan luar pipa. Metode ini memastikan tidak ada atom Helium yang lolos keluar sedikit pun.
Jika sebuah kebocoran besar (mayor) benar-benar terjadi selama operasional lab di kemudian hari, memiliki pedoman evakuasi adalah lapisan keamanan terakhir.
BACA JUGA: Prosedur Penanganan Kebocoran Gas di Laboratorium: SOP Evakuasi & Emergency Response
Kesimpulan: Filter Kontraktor di Dokumen Tender Anda
Kualitas dan akurasi data riset laboratorium Anda berbanding lurus dengan kualitas instalasi pipa gasnya. Menunjuk kontraktor umum hanya berdasarkan tawaran harga termurah (Lowest Bidder) adalah sebuah jebakan investasi.
Kontraktor murah tidak akan pernah mampu membeli, menyewa, atau mengoperasikan mesin Helium Leak Detector. Ujung-ujungnya, mereka hanya akan menyemprotkan air sabun pada instalasi pipa Stainless Steel 316L Anda.
BACA JUGA: Tubing Gas Laboratorium: Mengapa Wajib Stainless Steel 316L (Bukan Tembaga)?
Tips Eksekutif untuk Manajer Lab & Tim Pengadaan (Procurement): Lindungi anggaran Anda dengan memasukkan satu klausul wajib ini ke dalam dokumen KAK (Kerangka Acuan Kerja) atau spesifikasi teknis tender Anda:
“Kontraktor pelaksana WAJIB melampirkan sertifikat kalibrasi alat dan menyerahkan laporan hasil uji kebocoran perpipaan menggunakan metode Helium Leak Test (Mass Spectrometer) yang ditandatangani oleh Engineer bersertifikat.”
Satu kalimat spesifikasi di atas secara otomatis akan memfilter dan menyingkirkan kontraktor-kontraktor amatir dari proyek fasilitas laboratorium Anda.
NodeMedic adalah mitra infrastruktur yang memahami bahasa instrumen laboratorium. Kami menjamin setiap sentimeter perpipaan UHP Anda diuji dengan Helium Leak Detector berstandar industri demi performa instrumen tanpa kompromi.
