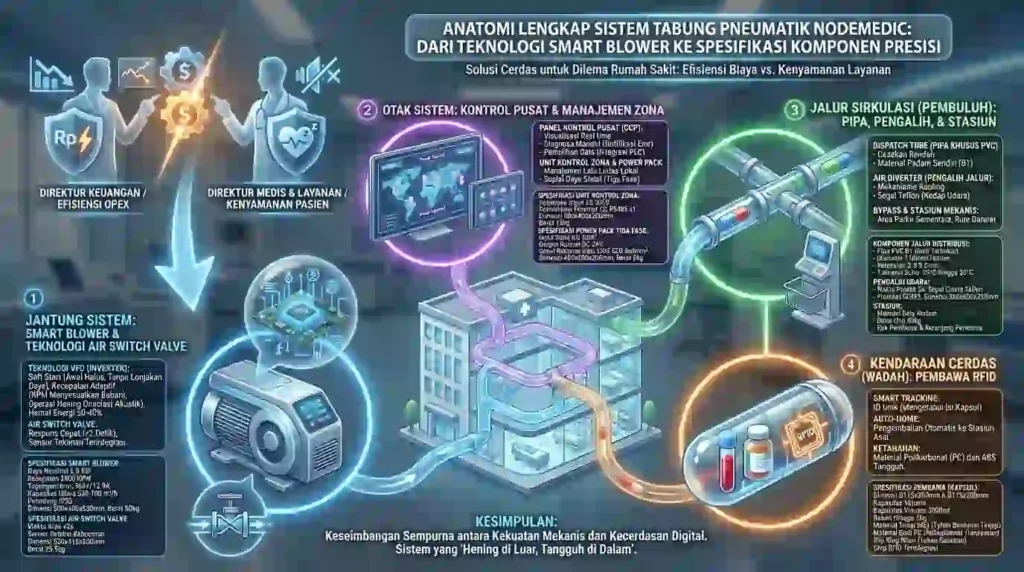

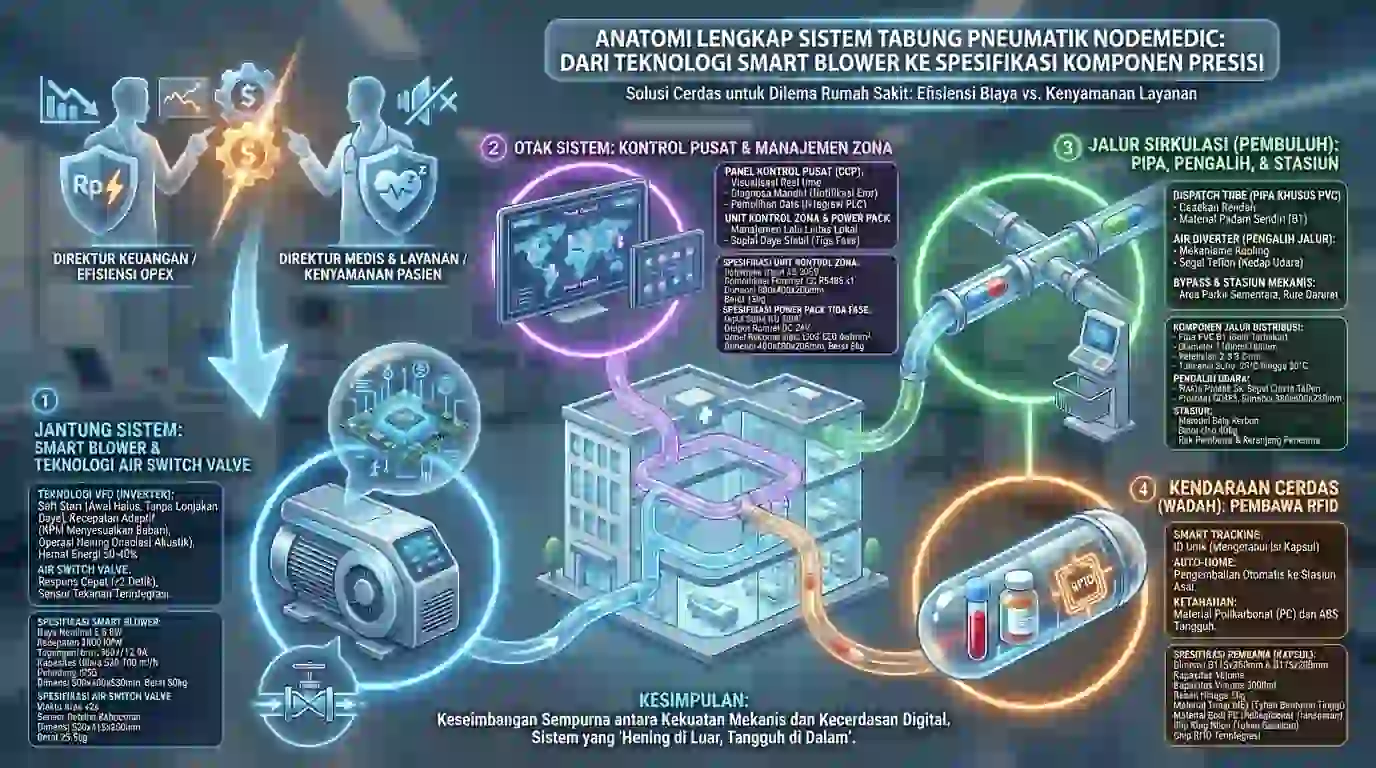

Dalam ekosistem rumah sakit modern, instalasi mekanikal seringkali menjadi medan pertempuran antara dua kepentingan: Efisiensi Biaya vs Kenyamanan Pelayanan.
Di satu sisi, Direktur Keuangan mengkhawatirkan Operational Expenditure (OPEX), terutama tagihan listrik yang membengkak akibat mesin yang beroperasi 24 jam. Di sisi lain, Direktur Medis dan Pelayanan menuntut ketenangan total; mereka tidak ingin suara dengung mesin atau desis angin mengganggu istirahat pasien di ruang rawat inap.
Sebagai Senior Product Engineer di NodeMedic, saya memahami dilema ini. Sistem Pneumatic Tube (PTS) bukan sekadar pipa plastik yang mengirim barang. Ini adalah sistem peredaran darah logistik rumah sakit. Jika jantungnya (Blower) boros dan berisik, seluruh kenyamanan gedung akan terganggu.
Oleh karena itu, NodeMedic tidak mengambil jalan pintas dengan menggunakan komponen industri standar. Kami merancang ekosistem Smart Hospital Hardware. Artikel ini akan membedah “jeroan” teknologi kami—mulai dari Smart Blower yang hemat energi hingga spesifikasi presisi setiap katup dan pipa yang kami pasang.

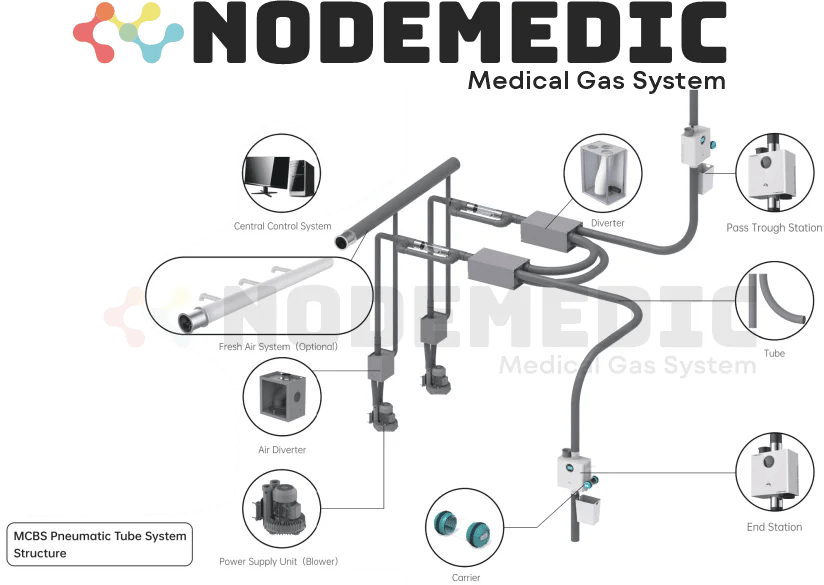

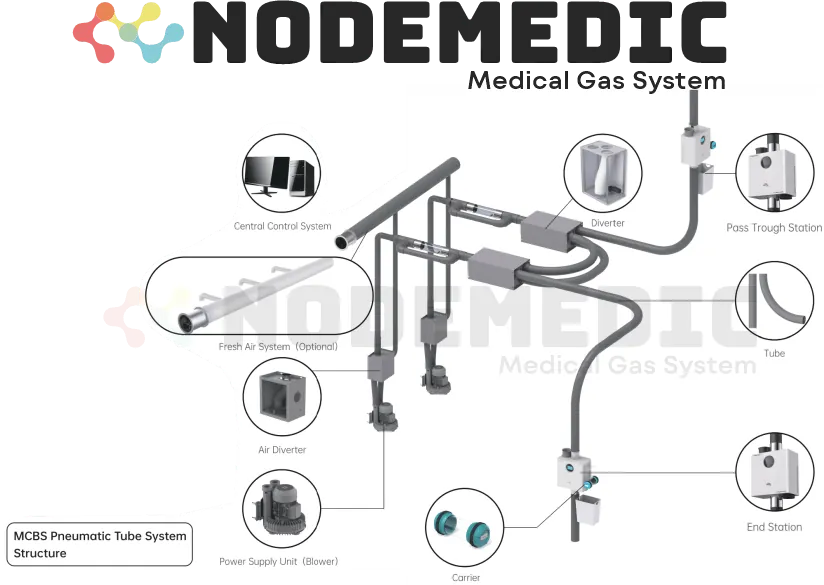

Jantung Sistem (The Heart): Teknologi Smart Blower & Air Switch Valve
Masalah utama pada sistem PTS konvensional adalah penggunaan motor induksi dengan kontrol Direct Online (On/Off). Ibarat mobil, mesin ini hanya punya dua mode: injak gas pol atau mati total. Akibatnya, terjadi Inrush Current (lonjakan daya awal) yang tinggi setiap kali pengiriman dimulai, serta kebisingan konstan karena motor selalu berputar di RPM maksimal meskipun beban kiriman ringan.
Solusi NodeMedic: Variable Frequency Drive (VFD)
NodeMedic mengintegrasikan teknologi VFD (Inverter) pada sistem kontrol blower. Ini adalah “otak pintar” yang mengatur suplai listrik secara dinamis:
- Soft Start: Motor menyala perlahan, menghilangkan lonjakan daya yang membebani trafo RS.
- Adaptive Speed: RPM menyesuaikan beban. Pengiriman satu lembar resep tidak membutuhkan daya yang sama dengan pengiriman 3 kg botol infus.
- Silent Operation: Rumah blower (housing) dilapisi insulasi akustik densitas tinggi. Ditambah dengan fitur Air Cushion Landing (pendaratan bantalan udara), kapsul tidak akan menimbulkan suara benturan keras saat tiba.
Secara teknis, teknologi ini memangkas konsumsi listrik hingga 30-40%.
Namun, efisiensi ini harus didukung oleh perangkat keras yang tangguh. Berikut adalah spesifikasi teknis dari “Jantung” sistem kami:
Spesifikasi Teknis: Smart Blower NodeMedic
Blower adalah penggerak utama yang menghasilkan tekanan (push) dan hisapan (pull). Unit ini dirancang dengan proteksi tinggi (IP55) untuk ketahanan jangka panjang.
| Parameter | Spesifikasi Teknis |
| Peringkat Motor Nominal | 5,5 KW (50 Hz) |
| Kecepatan Motor | 2900 R.P.M |
| Tegangan / Arus | 380 V / 12,9 A |
| Kapasitas Aliran Udara | 530 – 700 m³/jam |
| Tekanan Diferensial Maks | -200 / +180 hPa (mbar) |
| Proteksi Enclosure | IP 55 (Tahan Debu & Semprotan Air) |
| Dimensi Unit | 500 x 400 x 530 mm |
| Berat Estimasi | 80 kg |
| Suhu Operasional | -20°C hingga +60°C |
Spesifikasi Teknis: Air Switch Valve (Katup Pengalih Udara)
Agar satu blower bisa melakukan dua fungsi (menghisap dan meniup), dibutuhkan Air Switch Valve. Perangkat ini harus mampu mengubah arah aliran udara dalam hitungan detik tanpa kemacetan.
| Parameter | Spesifikasi Teknis |
| Fungsi Utama | Mengubah mode Tekanan (Pressure) $\leftrightarrow$ Hisapan (Suction) |
| Waktu Perubahan Arah | < 2 Detik (Responsif Cepat) |
| Sensor Terintegrasi | Pressure Sensor (Mendeteksi kebocoran/hambatan) |
| Dimensi | 530 x 415 x 350 mm |
| Berat | 25,5 kg |
Otak Sistem (The Brain): Central Control & Manajemen Zona
Sistem mekanis yang kuat tidak berguna tanpa sistem kontrol yang cerdas. NodeMedic membagi sistem kontrol menjadi dua lapisan: Pusat Komando dan Pengendali Zona Lokal.
1. Central Control Panel (CCP)
CCP adalah antarmuka utama bagi operator atau teknisi IPSRS. Panel ini menampilkan visualisasi seluruh jaringan pipa secara real-time.
- Fungsi Monitoring: Melacak posisi setiap kapsul yang sedang berjalan.
- Self-Diagnose: Jika terjadi kemacetan (stuck) atau kegagalan daya, sistem akan memberikan notifikasi spesifik (misal: “Error at Station 4”).
- Data Recovery: Terintegrasi dengan PLC, sistem ini menyimpan riwayat pengiriman. Jika listrik gedung mati mendadak, data tidak hilang. Saat daya kembali, sistem akan mengirim pesan status ke teknisi.
2. Zone Control Unit & Power Pack
Untuk efisiensi kabel dan respon, sistem dibagi menjadi beberapa zona. Setiap zona dikendalikan oleh Zone Control Unit yang mengatur lalu lintas lokal (diverter, station, bypass) dan disuplai daya oleh Power Pack tiga fasa yang stabil.
Spesifikasi Teknis: Zone Control Unit
Unit ini adalah “polisi lalu lintas” lokal yang mengirim sinyal kapan katup harus membuka atau menutup.
| Parameter | Spesifikasi Teknis |
| Fungsi | Mengontrol Start/Stop Blower, Diverter, & Sensor Lokal |
| Tegangan Input | AC 220 V |
| Komunikasi Data | Ethernet x2 ; RS485 x1 |
| Dimensi | 500 x 400 x 200 mm |
| Berat | 12 KG |
Spesifikasi Teknis: Three Phase AC Power Pack
Unit distribusi daya yang memastikan suplai listrik stabil ke motor blower.
| Parameter | Spesifikasi Teknis |
| Input Listrik | 50 Hz AC 380 V |
| Output Kontrol | DC 24 V (Untuk keamanan komponen kontrol) |
| Kabel Input/Output | WDZ-EER 4*4 mm² (Recommended) |
| Dimensi | 400 x 300 x 200 mm |
| Berat | 8 KG |
Sirkulasi Jalur (The Veins): Pipa, Diverter, & Station
Sama halnya dengan pembuluh darah, jalur distribusi harus licin, presisi, dan memiliki mekanisme percabangan yang lancar agar aliran tidak tersumbat.
1. Dispatch Tube (Pipa PVC Khusus)
Kami tidak menggunakan pipa PVC bangunan biasa. Pipa NodeMedic dirancang dengan toleransi gesekan rendah dan material yang sulit terbakar (self-extinguishing).
2. Air Diverter (Pemisah Jalur)
Ini adalah komponen vital untuk membelokkan kapsul ke tujuan yang benar. Menggunakan mekanisme coupling dengan segel Teflon untuk memastikan tidak ada kebocoran udara (air loss) saat perpindahan jalur.
3. Bypass Tube & Mechanical Station
- Bypass: Berfungsi sebagai “area parkir sementara” agar kapsul bisa berpapasan atau menunggu giliran masuk ke jalur utama.
- Mechanical Station: Jalur darurat untuk teknisi mengambil kapsul jika terjadi kemacetan fisik, tanpa harus memotong pipa.
Spesifikasi Teknis: Komponen Jalur Distribusi
| Komponen | Spesifikasi Detail |
| Dispatch Tube (Pipa) | • Material: PVC Klasifikasi Api B1 (Sulit Terbakar) • Diameter Luar: 110mm / 160mm • Ketebalan: 2.3mm – 3.2mm • Toleransi Suhu: -20°C s.d 50°C |
| Air Diverter (Pemisah) | • Waktu Switching: 3 Detik • Segel: Teflon Ring (Kedap Udara) • Protokol: RS485 • Dimensi: 880 x 600 x 350 mm |
| Bypass Tube | • Fitur: Rem udara terintegrasi (2 katup) • Fungsi: Penyimpanan sementara & perubahan arah • Dimensi: 1800 x 550 x 200 mm |
| Station (Terminal) | • Material: Baja Karbon (Carbon Steel) & Pelat Baja • Berat Unit: 40 kg • Fitur: Rak Pembawa & Keranjang Penerima |
BACA JUGA : Perencanaan Jalur Pipa Logistik RS: Menyeimbangkan Estetika Arsitektur vs Fungsi Teknis
Kendaraan Cerdas (The Vessel): Carrier dengan RFID
Komponen terakhir namun paling krusial adalah Carrier (Kapsul). Ini adalah wadah yang membawa sampel darah, obat, atau dokumen Anda.
NodeMedic menyematkan teknologi RFID (Radio Frequency Identification) pada setiap Carrier.
- Smart Tracking: Setiap kapsul memiliki ID unik. Sistem tahu kapsul mana yang berisi “Darah” dan mana yang “Obat”.
- Auto-Home: Jika kapsul ditemukan tergeletak sembarangan, cukup masukkan ke stasiun mana saja, sistem akan otomatis memulangkannya ke stasiun asalnya (home station).
- Durabilitas: Terbuat dari material Polikarbonat (PC) dan ABS yang tangguh, kapsul ini tahan banting dan tidak mudah pecah meskipun melesat dengan kecepatan tinggi.
Spesifikasi Teknis: Carrier (Kapsul)
| Parameter | Spesifikasi Teknis |
| Dimensi | Ø 115 x 350 mm & Ø 115 x 300 mm |
| Kapasitas Volume | 3000 ml |
| Kapasitas Muatan | Hingga 3 kg |
| Material Tutup | ABS (High Impact Resistance) |
| Material Bodi | PC (Polycarbonate) Transparan |
| Slip Ring | Nilon (Tahan Gesekan/Aus) |
| Fitur Pintar | RFID Chip Integrated |
(H2) Kesimpulan & CTA
Membangun sistem logistik rumah sakit bukan sekadar merangkai pipa. Ia membutuhkan keseimbangan antara kekuatan mekanis (Blower IP55, Pipa PVC B1) dan kecerdasan digital (VFD Inverter, RFID Tracking).
Dengan NodeMedic, Anda mendapatkan sistem yang “Hening di Luar, Tangguh di Dalam”. Spesifikasi di atas adalah jaminan kami bahwa setiap Rupiah investasi Anda dikonversi menjadi efisiensi operasional jangka panjang yang nyata.
Ingin mendiskusikan integrasi spesifikasi ini ke dalam Desain Gedung (DED) Anda?
KONSULTASI ENGINEERING & MEP GRATIS
Tim teknis kami siap melakukan presentasi teknis mendalam dan membantu tim IPSRS Anda menyusun kebutuhan daya dan tata letak instalasi.
