Oleh: Senior Mechanical Engineer & Seismic Safety Specialist NodeMedic
Banyak pengelola gedung memandang tabung gas industri hanya sebagai “botol besar” yang tidak berbahaya. Padahal, secara fisika, sebuah tabung gas bertekanan tinggi (High Pressure Cylinder) ukuran 6m³ adalah “Bom Tidur”.
Bayangkan sebuah benda logam seberat 60-80 kg, berdiri tegak dengan tumpuan sempit, dan menyimpan tekanan internal 150-200 Bar (sekitar 2.000 – 3.000 PSI). Tanpa penopang yang benar, tabung ini sangat tidak stabil.
Sistem gas sentral yang canggih tidak ada gunanya jika tabung sumbernya terguling saat gempa minor.
[BACA JUGA: Panduan Lengkap Sistem Gas Sentral Laboratorium: A-Z Desain & Instalasi]
Di Indonesia yang berada di jalur Ring of Fire (Cincin Api), gempa bumi adalah ancaman nyata. Mengikat tabung gas hanya dengan tali rafia atau menyandarkannya begitu saja di tembok adalah tindakan ceroboh.
Artikel ini akan membahas standar teknis rak tabung gas dan pengaman tabung gas (Chain Holder) agar fasilitas Anda terhindar dari bencana mekanikal.
Fenomena “Missile Effect” (Efek Rudal)
Mengapa kita harus begitu paranoid agar tabung tidak jatuh? Jawabannya adalah Missile Effect.
Hukum Newton berlaku kejam di sini. Bagian paling lemah dari tabung gas adalah leher katup (Valve). Jika tabung terguling keras menghantam lantai beton dan katupnya patah (sheared off):
- Gas bertekanan 2.000 PSI akan menyembur keluar dari lubang leher secara instan.
- Semburan gas ini bertindak sebagai propulsi jet.
- Tabung seberat 80 kg akan meluncur seperti TORPEDO atau RUDAL.
Kekuatan luncuran ini cukup untuk menembus dinding bata beton, menghancurkan peralatan lab, dan tentu saja, mematikan siapa saja yang berada di jalurnya.
Jika tabung jatuh dan leher valve patah, gas akan menyembur hebat dan memicu prosedur evakuasi darurat.
[BACA JUGA: Prosedur Penanganan Kebocoran Gas di Laboratorium: SOP Evakuasi & Emergency Response]

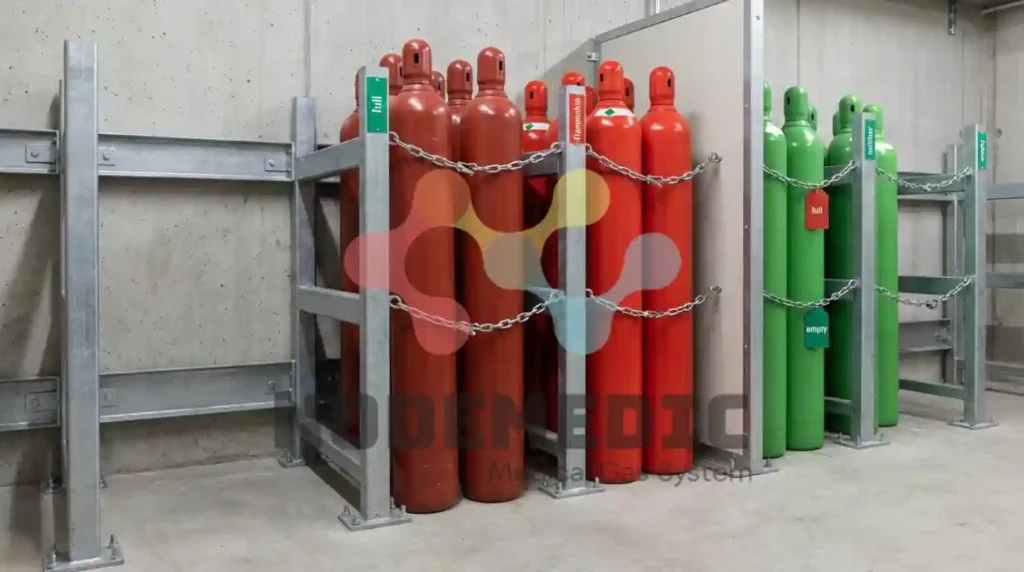

Standar Konstruksi Rak (The Skeleton)
Untuk mencegah hal di atas, Anda membutuhkan Rak Tabung (Cylinder Rack) yang didesain secara Heavy Duty. Jangan pernah menggunakan kayu atau besi hollow tipis.
Rak tabung ini adalah furnitur wajib di dalam Gas House yang berventilasi baik.
[BACA JUGA: Pentingnya Ventilasi Gas House (Gudang Tabung) Sesuai Standar NFPA 45]
Berikut spesifikasi mekanikal standar NodeMedic:
- Material Rangka: Wajib menggunakan baja profil tebal.
- Opsi Pro: UNISTRUT Channel (Sistem modular standar industri).
- Opsi Fabrikasi: Besi Siku (Angle Bar) dengan ketebalan minimal 4mm – 5mm.
- Pondasi (Anchoring): Kaki rak tidak boleh hanya “ditaruh”. Wajib di-bor ke lantai beton menggunakan Dynabolt (Anchor Bolt) minimal ukuran M10 atau M12.
Back-Wall Support: Bagian punggung rak harus diikat ke dinding tembok gedung untuk mencegah rak rubuh ke depan saat guncangan gempa horizontal.

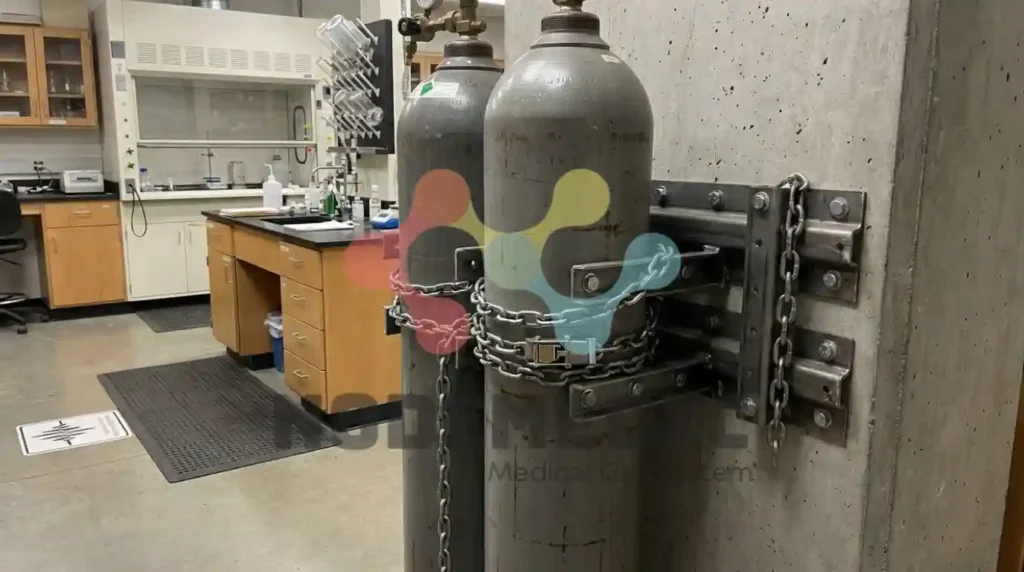

Aturan Rantai Pengikat (The 2-Point Rule)
Memiliki rak besi saja tidak cukup. Tabung harus “dipeluk” erat ke rak tersebut. Banyak kontraktor salah kaprah hanya memasang satu rantai di tengah. Ini SALAH.
Standar keselamatan gempa mewajibkan Aturan 2 Titik (Upper & Lower Constraint):
- Rantai Atas (Upper Chain):
Dipasang pada posisi 2/3 dari tinggi tabung.- Fungsi: Menahan “Bahu” tabung agar tidak terguling (anti-tipping).
- Rantai Bawah (Lower Chain):
Dipasang pada posisi 1/3 dari tinggi tabung.- Fungsi: Menahan “Pinggang” tabung agar bagian bawah tidak merosot/bergeser (anti-sliding) saat lantai berguncang.
Material Pengikat:
- WAJIB: Rantai Baja (Steel Chain) galvanis anti-karat atau Webbing Strap standar otomotif dengan pengunci Ratchet.
DILARANG: Tali rafia, tali tambang nilon (bisa lapuk/terbakar), atau kawat jemuran.
Pemisahan Tabung (Segregation)
Selain kekuatan fisik, tata letak tabung di rak juga harus mematuhi aturan segregasi kimia (NFPA 55):
- Oxidizer vs Flammable:
Jangan meletakkan tabung Oksigen bersebelahan langsung dengan LPG/Hidrogen/Asetilen di rak yang sama tanpa sekat.- Aturan: Beri jarak minimal 6 meter (20 ft) atau pisahkan dengan tembok api (fire wall) setinggi 1.5 meter.
Full vs Empty:
Siapkan area atau rak terpisah untuk tabung PENUH dan tabung KOSONG. Beri penanda (Tagging) yang jelas agar operator tidak bingung.
Kesimpulan & Rekomendasi
Indonesia adalah negara rawan gempa. Membangun fasilitas gas dengan standar seismik bukanlah sebuah “opsi tambahan”, melainkan kewajiban mutlak demi keselamatan aset dan nyawa.
Jangan biarkan bahaya tabung gas jatuh menghantui operasional harian Anda. Rak tabung yang kokoh dengan angkur Dynabolt dan sistem rantai ganda (double chain) adalah investasi murah untuk mencegah bencana mahal.
Apakah rak tabung di gudang gas Anda masih terbuat dari kayu atau besi tipis yang goyang?
Segera ganti dengan standar industrial. NodeMedic menyediakan jasa fabrikasi dan instalasi rak tabung Heavy Duty standar gempa.
