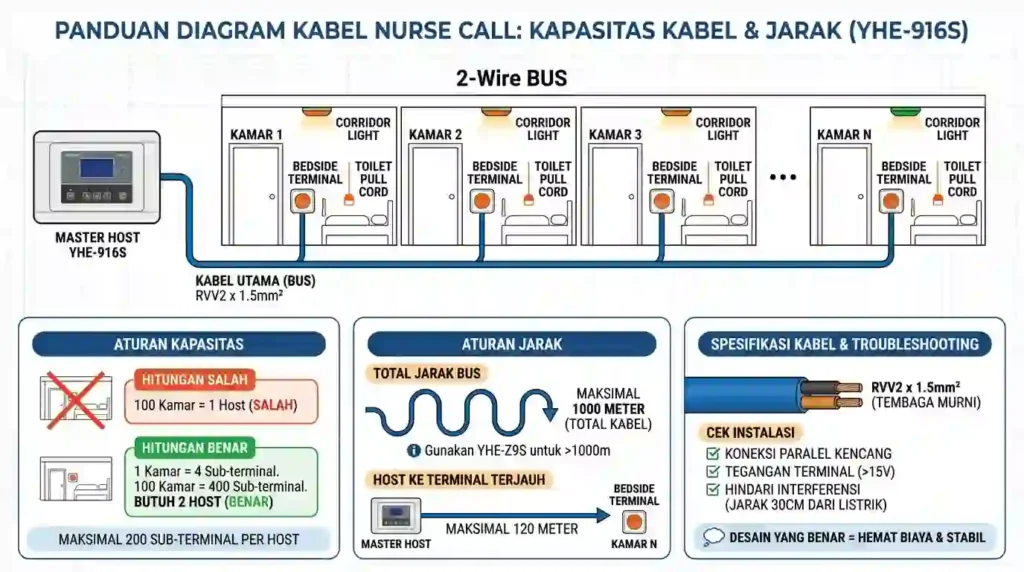

Wiring Diagram Nurse Call: Kapasitas & Jarak Kabel

Fondasi Sistem yang Stabil

Dalam instalasi Nurse Call System, kesalahan membaca diagram pengkabelan (wiring diagram) adalah penyebab utama kegagalan sistem. Masalah seperti suara interkom yang kresek-kresek, lampu koridor yang redup, atau terminal yang sering offline, biasanya bukan disebabkan oleh kerusakan alat, melainkan karena instalasi yang melanggar batas toleransi kabel.

Sistem NodeMedic YHE-916S dirancang dengan teknologi 2-Wire yang sangat memudahkan teknisi. Namun, “mudah” bukan berarti “sembarangan”. Ada aturan main fisika (hambatan & tegangan) yang wajib dipatuhi agar sistem ini awet hingga 10 tahun ke depan.

BACA JUGA : Panduan Lengkap Sistem Nurse Call Rumah Sakit

Artikel ini akan membedah Wiring Rule (Aturan Pengkabelan) resmi untuk seri YHE-916S, mencakup topologi, batasan jarak, dan perhitungan kapasitas.

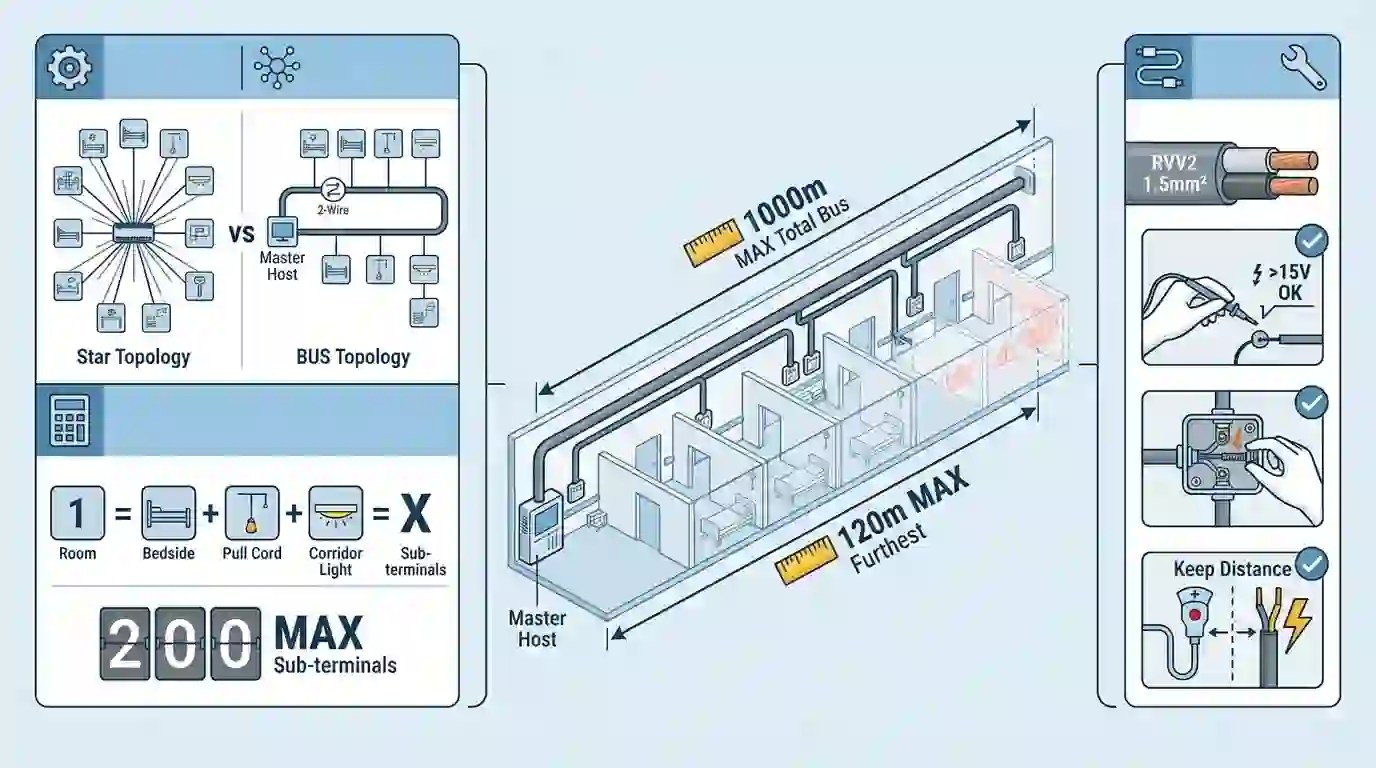

Konsep Dasar: Topologi BUS (2-Wire)

Berbeda dengan sistem IP yang menggunakan topologi Star (semua kabel lari ke Switch Hub), sistem NodeMedic YHE-916S menggunakan Topologi BUS (Paralel).

Cara Kerjanya:

• Satu kabel utama (Backbone) ditarik dari Master Host.
• Dari kabel utama ini, kita bisa melakukan branching (percabangan) atau daisy chain (estafet) dari kamar ke kamar.
• Hanya membutuhkan 2 inti kabel (Power+Data+Audio jadi satu).

Keuntungan Topologi BUS:

Anda tidak perlu menarik 20 kabel untuk 20 kamar. Cukup tarik 1 jalur kabel yang mampir ke setiap kamar secara berurutan. Ini menghemat penggunaan pipa conduit dan tray kabel secara drastis.

Wajib Tahu: Kabel apa yang dipakai? Baca detailnya di Keunggulan Kabel RVV2 vs CAT6

Aturan Emas Kapasitas (The Capacity Rule)

Banyak teknisi salah kaprah mengira bahwa “Kapasitas 200” artinya bisa dipasang di 200 Kamar. Ini SALAH.

Berdasarkan spesifikasi teknis NodeMedic YHE-916S, kapasitas dihitung berdasarkan Jumlah Sub-Terminal (Address ID).

Rumus Kapasitas:

Maksimal 200 Sub-Terminal per 1 Master Host.

Apa itu Sub-Terminal?

Setiap perangkat yang memiliki alamat digital dihitung sebagai 1 Sub-Terminal, yaitu:

1. Bedside Terminal (Tombol di bed pasien).
2. Toilet Pull Cord (Tombol di kamar mandi).
3. Corridor Light (Lampu di atas pintu).
4. Door Lamp / Room Controller.

Contoh Perhitungan Salah:

“Saya punya bangsal dengan 100 Kamar. Cukup pakai 1 Host karena kapasitasnya 200.”

Contoh Perhitungan Benar:

Jika 1 Kamar berisi: 2 Bedside + 1 Toilet + 1 Lampu Koridor = 4 Sub-Terminal.

Maka untuk 100 Kamar: $100 \times 4 = 400$ Sub-Terminal.

Hasil: OVERLOAD. Anda membutuhkan 2 unit Master Host YHE-916S.

Aturan Emas Jarak Kabel (The Distance Rule)

Sistem 2-Wire NodeMedic sangat tangguh menempuh jarak jauh, tetapi tetap ada batasan fisika tegangan drop (voltage drop). Ada dua angka keramat yang harus dihafal teknisi saat melihat wiring diagram: 1000m dan 120m.

A. Total Bus Wiring Distance: Maksimal 1000 Meter

Ini adalah akumulasi total panjang kabel yang terpasang dalam satu jaringan Host tersebut.

• Jika Anda menjumlahkan panjang kabel dari Host ke Kamar 1 + Kamar 1 ke Kamar 2 + dst… total tembaga yang tergelar tidak boleh lebih dari 1000 meter.
• Jika lebih dari 1000m: Sinyal data akan melemah dan audio akan kecil.
• Solusi: Gunakan alat tambahan Signal Amplifier (YHE-Z9S) untuk memperpanjang jangkauan (Setiap YHE-Z9S menambah ekstensi 1000m lagi).

B. Distance Host to Furthest Terminal: Maksimal 120 Meter

Ini adalah jarak terjauh dari Master Host ke titik terminal paling ujung (secara tarikan kabel).

• Meskipun total kabel Anda baru terpakai 500 meter, tapi jika Anda menarik satu garis lurus sepanjang 200 meter dari Host ke Ruang VIP di ujung lorong, maka perangkat di ujung tersebut berisiko kekurangan daya.
• Aturan: Jarak kabel dari Master Host ke Bedside Terminal paling ujung tidak boleh lebih dari 120 Meter.

Bagaimana jika lorong RS saya panjangnya 150 Meter?

1. Opsi 1 (Posisi Tengah): Letakkan Master Host di tengah lorong (di meter ke-75). Sehingga jarak ke ujung kiri 75m dan ke ujung kanan 75m. Aman (karena <120m).
2. Opsi 2 (Split BUS): Tarik 2 jalur kabel BUS dari terminal belakang Host. Satu jalur melayani area depan, satu jalur melayani area belakang.

Butuh Bantuan Hitung? Jangan ambil risiko. Baca panduan [Cara Hitung Kapasitas Host & Power Supply] atau konsultasikan denah Anda pada kami.

Spesifikasi Kabel yang Direkomendasikan

Agar aturan jarak di atas berlaku, Anda wajib menggunakan kabel dengan spesifikasi yang tepat. Penggunaan kabel yang terlalu kecil akan meningkatkan hambatan (Ohm) dan memperpendek jarak efektif.

• Tipe Kabel Utama (BUS): RVV2 x 1.5mm² (Serabut, Tembaga Murni).
• Tipe Kabel Layar Gantung (Dot Matrix): RVV2 x 0.5mm² (Data) + Power AC terpisah.
• Kenapa 1.5mm? Ukuran 1.5mm memiliki penampang yang cukup untuk menghantarkan arus DC dan sinyal audio tanpa loss yang signifikan hingga jarak 120 meter. Jangan gunakan kabel telepon (0.6mm) atau kabel UTP (0.5mm) untuk jalur utama!

Troubleshooting Instalasi Wiring

Jika Anda sudah mengikuti diagram namun tetap mengalami masalah, cek 3 poin berikut:

1. Cek Sambungan Paralel: Pastikan sambungan di setiap T-Dus (Junction Box) terikat kencang. Sambungan kendor adalah musuh utama sistem 2-Wire.
2. Cek Voltase Ujung: Gunakan Multitester. Ukur tegangan di terminal paling ujung. Jika tegangan drop di bawah 15V (dari sumber 24V/36V), berarti kabel terlalu panjang atau terlalu kecil.
3. Hindari Interferensi: Jangan meletakkan kabel Nurse Call satu pipa dengan kabel listrik tegangan tinggi (220V) untuk menghindari noise (suara berdengung). Beri jarak minimal 30cm dari kabel listrik utama.

Kesimpulan: Desain yang Benar = Hemat Biaya

Memahami wiring diagram YHE-916S sebenarnya sederhana: Maksimal 200 Alat, Maksimal Jarak 120 Meter.

Dengan mematuhi aturan ini, Anda menjamin sistem Nurse Call NodeMedic berjalan stabil, suara jernih, dan data akurat. Anda juga menghemat waktu karena tidak perlu melakukan perbaikan berulang akibat instalasi yang trial and error.
