Oleh: Senior Architect & MEP Consultant NodeMedic
Dalam setiap proyek pembangunan atau renovasi rumah sakit, sering terjadi “perang dingin” antara Arsitek dan Kontraktor MEP (Mechanical, Electrical, Plumbing).
Arsitek menginginkan plafon yang bersih, tinggi, dan clean look. Sementara itu, Insinyur MEP membutuhkan ruang besar untuk saluran AC, kabel tray, dan tentu saja, pipa Pneumatic Tube System (PTS).
Sebagai konsultan di NodeMedic, saya sering mendengar keluhan: “Pipa sebesar 4 inch ini mau ditaruh di mana? Nanti merusak desain interior lobi kami!”
Padahal, desain jalur pipa yang baik adalah kunci utama performa. Jalur yang efisien menjamin kecepatan pengiriman kapsul mencapai target waktu yang kami janjikan.
Desain yang presisi memastikan sistem bekerja optimal. Untuk memahami standar kecepatan dan performa sistem ini secara menyeluruh.

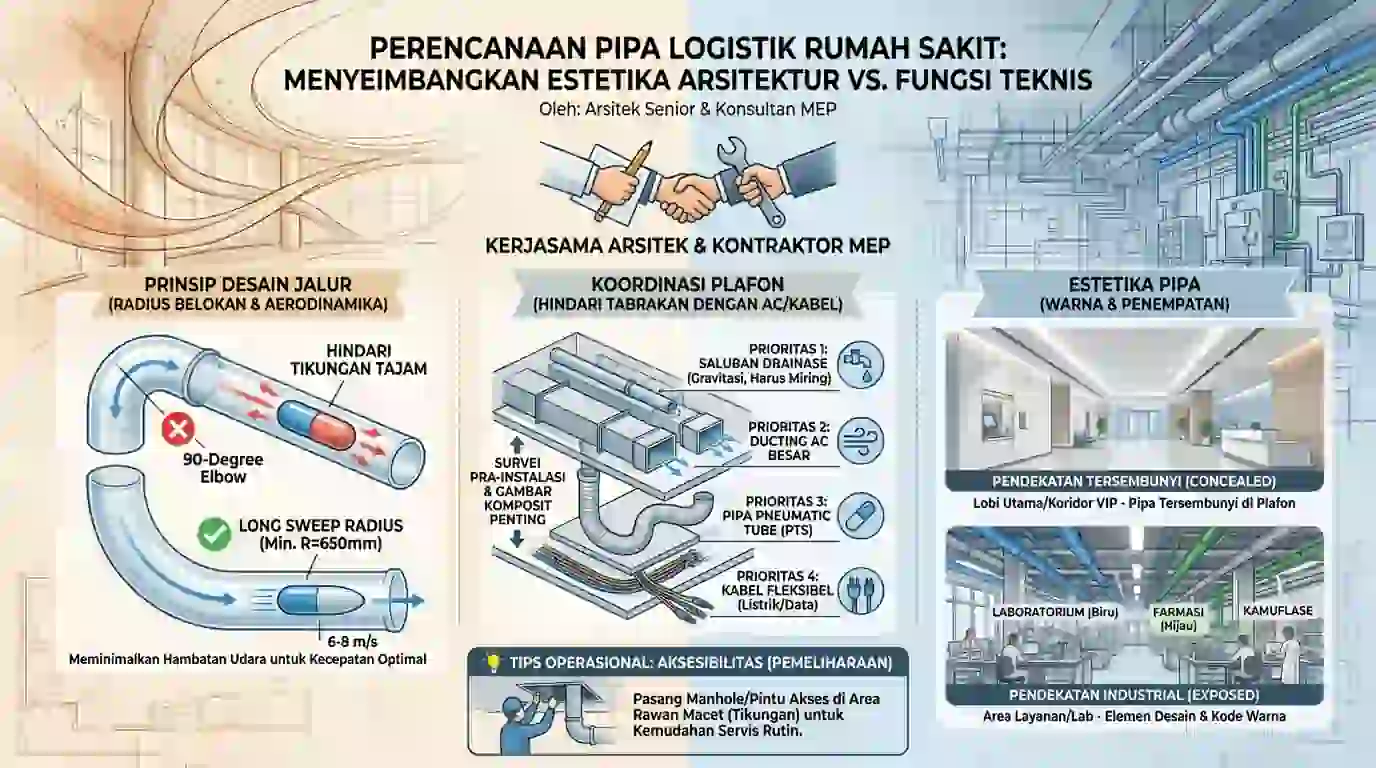

Prinsip Desain Jalur (Radius Belokan & Aerodinamika)
Berbeda dengan kabel listrik yang bisa ditekuk tajam, pipa PTS bekerja dengan prinsip Aerodinamika. Kapsul meluncur di dalam pipa dengan kecepatan 6-8 meter per detik menggunakan tekanan udara.
Oleh karena itu, ada aturan emas dalam mendesain jalur: Hindari Belokan Tajam (90 Derajat Siku).
- Long Sweep Radius: Setiap belokan harus menggunakan radius yang lebar (minimal R=650mm atau R=800mm). Ini memastikan kapsul tidak tersangkut atau kehilangan momentum (speed loss) saat berbelok.
- Meminimalisir Hambatan: Semakin banyak belokan, semakin besar gesekan udara. Desain jalur yang ideal adalah yang paling direct (lurus) dari titik A ke titik B. Jalur yang terlalu berliku tidak hanya memperlambat pengiriman, tapi juga membebani kerja Blower.
Koordinasi Plafon (Hindari Tabrakan dengan AC/Kabel)
Area di atas plafon (Plenum Space) di rumah sakit adalah “hutan rimba”. Ada pipa sprinkler, ducting AC sentral, pipa gas medis, dan tray kabel data.
Di sinilah peran Composite Drawing atau koordinasi MEP sangat vital sebelum instalasi dimulai.
Hierarki Penempatan Utilitas:
- Prioritas 1 (Gravity Lines): Pipa pembuangan air (harus miring, tidak bisa dibelokkan).
- Prioritas 2 (Large Ducting): Saluran AC yang memakan tempat besar.
- Prioritas 3 (Pneumatic Tube): Pipa PTS membutuhkan jalur yang rigid namun fleksibel untuk dibelokkan perlahan.
- Prioritas 4 (Flexible Cables): Kabel listrik/data yang paling mudah dipindah-pindah.
Tim NodeMedic selalu melakukan survei pra-instalasi untuk memetakan “jalur tikus” di antara utilitas lain agar tidak terjadi bentrokan (clash) saat pemasangan.
Estetika Pipa (Warna & Penempatan)
Lalu, bagaimana agar pipa-pipa ini tidak merusak pemandangan? Ada dua pendekatan arsitektural yang kami tawarkan:
1. The “Invisible” Approach (Concealed)
Ini adalah pilihan standar untuk area Lobi Utama atau Koridor VIP. Pipa disembunyikan sepenuhnya di atas plafon gipsum atau akustik. Yang terlihat hanyalah stasiun pengiriman yang tertanam rapi di dinding (recessed mounted).
2. The “Industrial/Modern” Approach (Exposed)
Di area Laboratorium, Farmasi, atau koridor servis, membiarkan pipa terlihat (exposed) justru bisa menjadi elemen desain yang menarik.
- Color Coding: Pipa bisa dicat sesuai warna zona (misal: Biru untuk Lab, Hijau untuk Farmasi).
- Kamuflase: Pipa dicat sama persis dengan warna dinding/langit-langit agar menyatu (blend in) dan mengurangi “visual noise”.
Pentingnya Aksesibilitas (Maintenance)
Apapun gaya desain yang dipilih, jangan lupakan akses untuk teknisi. Jangan menutup pipa secara permanen di area yang rawan macet (seperti belokan). Pasanglah Manhole atau pintu akses.
TIPS OPERASIONAL:
Desain jalur yang baik tidak hanya indah, tapi juga memudahkan teknisi saat servis berkala. Simak tips perawatan pipa agar awet di sini: Tips Maintenance Pneumatic Tube System: Menjaga Performa Pipa Logistik Tetap Prima Selama 15 Tahun
Kesimpulan & CTA
Seni dari instalasi Pneumatic Tube System bukan hanya tentang menempelkan pipa, tetapi tentang mengintegrasikan teknologi ke dalam arsitektur bangunan tanpa mengorbankan salah satunya.
Di NodeMedic, kami tidak hanya mengirim teknisi, kami mengirim konsultan yang mengerti bahasa arsitektur dan struktur. Kami siap duduk bersama tim arsitek Anda untuk merancang jalur yang paling efisien dan estetis.
